1. Кольца круглого сечения

Кольца резиновые ГОСТ 9833-73 (18829-73) уплотнительные  круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.

Работоспособны при t° от -50°С до +100°С и скорости перемещения до 0.5 м/с в различных средах:

- в минеральных маслах, эмульсиях, смазках, пресной и морской воде (в неподвижных соединениях при давлении до 50 МПа, в подвижных соединениях – до 32 МПа)

- в сжатом воздухе (в неподвижных соединениях при давлении до 40 МПа, в подвижных соединениях – до 10 МПа)

Пример условного обозначения:

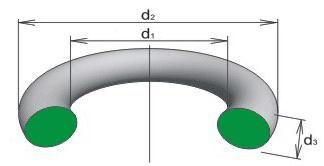

d1-d2-d3, где
d1 - диаметр штока (мм)
d2 - диаметр цилиндра (мм)
d3 - диаметр сечения кольца, умноженный на 10 (мм)

Кольца резиновые ISO 3601-3 уплотнительные круглого сечения O-ring изготавливаются из эластомера NBR (бутадиен-нитрильный каучук). Предназначены для уплотнения в гидравлических, топливных, смазочных и пневматических устройствах.

Работоспособны при t° от -50°С до +100°С и скорости перемещения до 0.5 м/с в различных средах:

- в минеральных маслах, эмульсиях, смазках, пресной и морской воде (в неподвижных и подвижных соединениях – до 5 МПа)

Пример условного обозначения для колец импортного производства:

d1-d3, где
d1 - внутренний диаметр кольца (мм)
d3 - диаметр сечения кольца (мм)

ВНИМАНИЕ!!! Кольца с обозначением по ГОСТ 9833-73 и по ISO 3601-3, начинающиеся на одну и ту же цифру, имеют различный внутренний диаметр кольца (т.к. по ГОСТ указывается диаметр штока, а по ISO - внутренний диаметр кольца).

Например: Кольцо 010-014-25 ГОСТ 9833-73 имеет внутренний диаметр 9.7 мм (см. ГОСТ 9833-73) и не соответствует кольцу 010.0-2.5 ISO 3601-3.

Силиконовые кольца используются для устранения зазоров в различных устройствах машин и механизмов, где высокая температура не позволяет использовать уплотнительные кольца, например, из резины группы 2 и 3.

Рабочая температура от -60 °С до + 200 °С (кратковременно до +230 °С). Силиконовые кольца устойчивы к воздействию морской и пресной воды (в том числе кипящей), растворов солей, спиртов, фенолов, кислот и щелочей, перекиси водорода, озона (важно в электротехнической промышленности!), вакууму, воздействию радиации, к электрическим полям. Свойства силиконовых колец не изменяются под воздействием солнечного света и воздуха. Силикон не токсичен.

Пример условного обозначения:

d1-d2-d3, где
d1 - диаметр штока (мм)
d2 - диаметр цилиндра (мм)
d3 - диаметр сечения кольца, умноженный на 10 (мм)

Кольца из фторкаучуковой резины уплотнительные ГОСТ 9833-73 (18829-73) круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.

Работоспособны при t° от -40°С до +200°С и скорости перемещения до 0.5 м/с в различных средах:

- минеральные и силиконовые масла, озон, пропан, бутан, бензол, толуол, бензин (в неподвижных соединениях при давлении до 50 МПа, в подвижных соединениях – до 32 МПа)

- в сжатом воздухе (в неподвижных соединениях при давлении до 40 МПа, в подвижных соединениях – до 10 МПа)

- устойчивы к старению, ультрафиолетовому излучению и другим неблагоприятным атмосферным воздействиям

- не устойчивы к эфирам, флюсовой и муравьиной кислоте, аммиаку, ацетону, разогретому водяному пару и другим подобным веществам

В России принято сокращение - ФК (СКФ-26, СКФ-32). В соответствии с различными системами стандартизации словосочетание "фторкаучук" обозначается различными аббревиатурами, но смысл от этого и сам материал не изменяются FPM / FKM / Viton.

Пример условного обозначения:

d1-d3, где
d1 - внутренний диаметр кольца (мм)
d3 - диаметр сечения кольца (мм)

- в неподвижных соединениях при давлении до 50 МПа

- в подвижных соединениях – до 32 МПа

в сжатом воздухе

- в неподвижных соединениях при давлении до 40 МПа

- в подвижных соединениях – до 10 МПа



Пример условного обозначения: d1-d2-d3, где: d1 - диаметр штока (мм) d2 - диаметр цилиндра (мм) d3 - диаметр сечения кольца, умноженный на 10 (мм)
